易福门IFM

AC5215

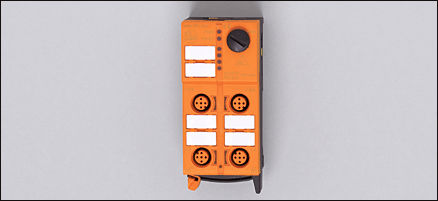

产品名称：AC5215 ClassicLine从站模块

型号：AC5215

产品特点：AC5215 ClassicLine从站模块

在线咨询： QQ客服（1163509400）

产品描述
 产品特征
ClassicLine从站模块
AS-i扁平电缆连接
插座M12 x 1
带扩展编址模式的2.11和3.0版本
编址插座
可按三个不同方向安装扁平电缆
数字输入
 电气数据
电气设计   4个输入
工作电压 [V]   26.5...31.6 DC
AS-i总的电流损耗 [mA]   < 250
 输入
数字的
输入电路   DC PNP
传感器电源   AS-i
电压范围 [V]   18...30 DC *)
所有输入最大的电流负载 [mA]   200
输入电流 高/低 [mA]   6…10 / 0…2
开关电平高信号 1 [V]   >11
短路保护   是
 环境条件
环境温度 [°C]   -25...70
外壳防护等级   IP 67
 认证/测试
EMC电磁兼容
EN 50295
IEC 61000-6-2
MTTF [年]   405
 AS-i分类
AS-i版本   2.11 + 3.0
可为扩展地址模式   是
AS-i Profil   S-0.A.E
I/O配置   0
ID代码 [Hex]   A.E
AS-i认证   准备中
数据位
数据位 D0 D1 D2 D3
输入 1 2 3 4
插座 I-1/2 I-1/2 I-2 I-3/4 I-3/4 I-4
插脚 4 2 4 4 2 4
 机械技术数据
外壳材料   PA; 穿刺触点: CuSn6表面镀镍和镀锡
重量 [kg]   0.182
 显示器/操作件
运行 LED   绿色
故障 LED   红色
功能显示 LED   黄色
 电气连接
接线

  输入
  插座 I-1/2
1:  传感器电源 L+
2:  数据输入 2
3:  传感器电源 L-
4:  数据输入 1
5:  不接线

  插座 I-2
1:  传感器电源 L+
2:  不接线
3:  传感器电源 L-
4:  数据输入 2
5:  不接线

  插座 I-3/4
1:  电源供应 L+
2:  数据输入 4
3:  传感器电源 L-
4:  数据输入 3
5:  不接线

  插座 I-4
1:  传感器电源 L+
2:  不接线
3:  传感器电源 L-
4:  数据输入 4
5:  不接线
 附件
配件(同时供货)   下部模块
附件(可选)
保护盖M12 (E73004)
 注释
注释
I-, I+, I-1/2, I-2, I-3/4, I-4不允许与外部电势连接, 因为它们已与AS-i电缆电流连接。
*) 通过扁形电缆
按照cULus工作电压"电源级2"
包装单位 [件]   1
