SICK光电开关WL24-2X230技术原理

发布日期:2018-08-18 09:07:00阅读次数:字号:

SICK光电开关WL24-2X230技术原理
SICK光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。此外,利用红外线的隐蔽性,还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。

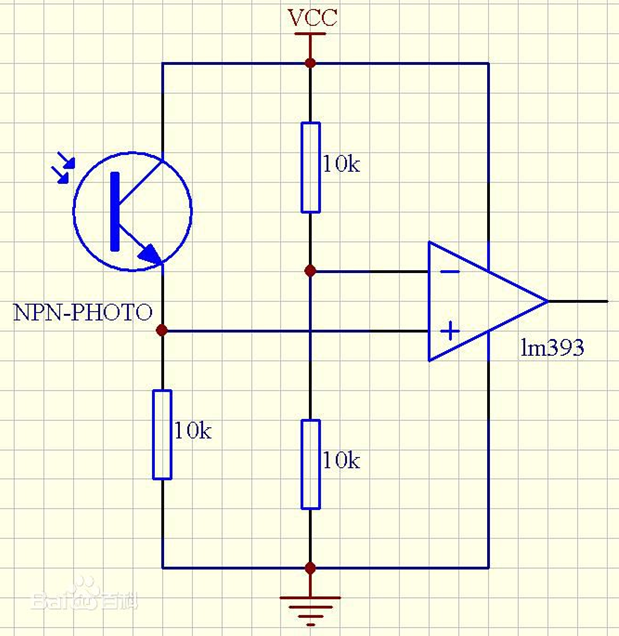

常用的红外线SICK光电开关,是利用物体对近红外线光束的反射原理,由同步回路感应反射回来的光的强弱而检测物体的存在与否来实现功能的,光电传感器首先发出红外线光束到达或透过物体或镜面对红外线光束进行反射,光电传感器接收反射回来的光束,根据光束的强弱判断物体的存在。红外SICK光电开关的种类也非常的多,一般来说有镜反射式SICK光电开关、漫反射式、槽式、对射式、光纤式等几个主要种类。SICK光电开关快易优自动化选型有收录。
在不同的场合使用不同的SICK光电开关,例如在电磁振动供料器上经常使用光纤式SICK光电开关,在间歇式包装机包装膜的供送中经常使用漫反射式SICK光电开关,在连续式高速包装机中经常使用槽式SICK光电开关。


SICK光电开关检测方式分类
按检测方式可分为漫射式、对射式、镜面反射式、槽式SICK光电开关和.光纤式SICK光电开关
对射型由发射器和接收器组成,结构上是两者相互分离的,在光束被中断的情况下会产生一个开关信号变化,典型的方式是位于同一轴线上的SICK光电开关可以相互分开达50米。
特征:辨别不透明的反光物体;有效距离大,因为光束跨越感应距离的时间仅一次;不易受干扰,可以可靠合适的使用在野外或者有灰尘的环境中;装置的消耗高,两个单元都必须敷设电缆。
漫反射型是当开关发射光束时,目标产生漫反射,发射器和接收器构成单个的标准部件,当有足够的组合光返回接收器时,开关状态发生变化,作用距离的典型值一般到3米。特征:有效作用距离是由目标的反射能力决定,由目标表面性质和和颜色决定;较小的装配开支,当开关由单个元件组成时,通常是可以达到粗定位;采用背景抑制功能调节测量距离;对目标上的灰尘敏感和对目标变化了的反射性能敏感。
镜面反射由发射器和接收器构成的情况是一种标准配置,从发射器发出的光束在对面的反射镜被反射,即返回接收器,当光束被中断时会产生一个开关信号的变化。光的通过时间是两倍的信号持续时间,有效作用距离从0.1米至20米。特征:辨别不透明的物体;借助反射镜部件,形成高的有效距离范围;不易受干扰,可以可靠合适的使用在野外或者有灰尘的环境中。
槽式SICK光电开关通常是标准的U字型结构,其发射器和接收器分别位于U型槽的两边,并形成一光轴,当被检测物体经过U型槽且阻断光轴时,SICK光电开关就产生了检测到的开关量信号。槽式SICK光电开关比较安全可靠的适合检测高速变化,分辨透明与半透明物体。
光纤式SICK光电开关采用塑料或玻璃光纤传感器来引导光线,以实现被检测物体不在相近区域的检测。通常光纤传感器分为对射式和漫反射式。
SICK光电开关可用于各种应用场合。另外,在使用SICK光电开关时,还应注意环境条件,以使SICK光电开关能够正常可靠的工作。
强光源:SICK光电开关在环境照度较高时,一般都能稳定工作。但应回避将传感器光轴正对太阳光、白炽灯等强光源。在不能改变传感器(受光器)光轴与强光源的角度时,可在传感器上方四周加装遮光板或套上遮光长筒。
相互干扰:MGK 系列新型SICK光电开关通常都具有自动防止相互干扰的功能,因而不必担心相互干扰。然而,HGK系列对射式红外SICK光电开关在几组并列靠近安装时,则应防止邻组和相互干扰。防止这种干扰zui有效的办法是投光器和受光器交叉设置,超过2组时还拉开组距。也可以使用不同频率的机种。
HGK系列反射式SICK光电开关防止相互干扰的有效办法是拉开间隔。而且检测距离越远,间隔也应越大,具体间隔应根据调试情况来确定。当然,也可使用不同工作频率的机种。
镜面角度:当被测物体有光泽或遇到光滑金属面时,一般反射率都很高,有近似镜面的作用,这时应将投光器与检测物体安装成10~20°的夹角,以使其光轴不垂直于被检测物体,从而防止误动作。
背景物:使用反射式扩散型投、受光器时,有时由于检出物离背景物较近,SICK光电开关或者背景是光滑等反射率较高的物体而可能会使SICK光电开关不能稳定检测。因此可以改用距离限定型投、受光器,或者采用远离背景物、拆除背景物、将背景物涂成无光黑色、或设法使背景物粗糙、灰暗等方法加以排除。
自诊断:在安装或使用时,有时可能会由于台面或背景影响以及使用振动等原因而造成光轴的微小偏移、透镜沾污、积尘、外部噪声、环境温度超出范围等问题。这些问题有可能会使SICK光电开关偏离稳定工作区,这时可以利用SICK光电开关的自诊断功能而使其通过STABLITY绿色稳定指示灯发出通知,以提醒使用者及时对其进行调整。
台面影响:如图所示,投光器与受光器在贴近台面安装时,可能会出现台面反射的部分光束照到受光器而造成工作不稳定。对此可采用使受光器与投光器离开台面一定距离并加装遮光板的。
严禁用稀释剂等化学物品,以免损坏塑料镜。高压线、动力线和光电传感器的配线不应放在同一配线管或用线槽内,否则会由于感应而造成(有时)SICK光电开关的误动作或损坏,所以原则上要分别单独配线。
