西克振动盘料位监测与物体计数解决方案

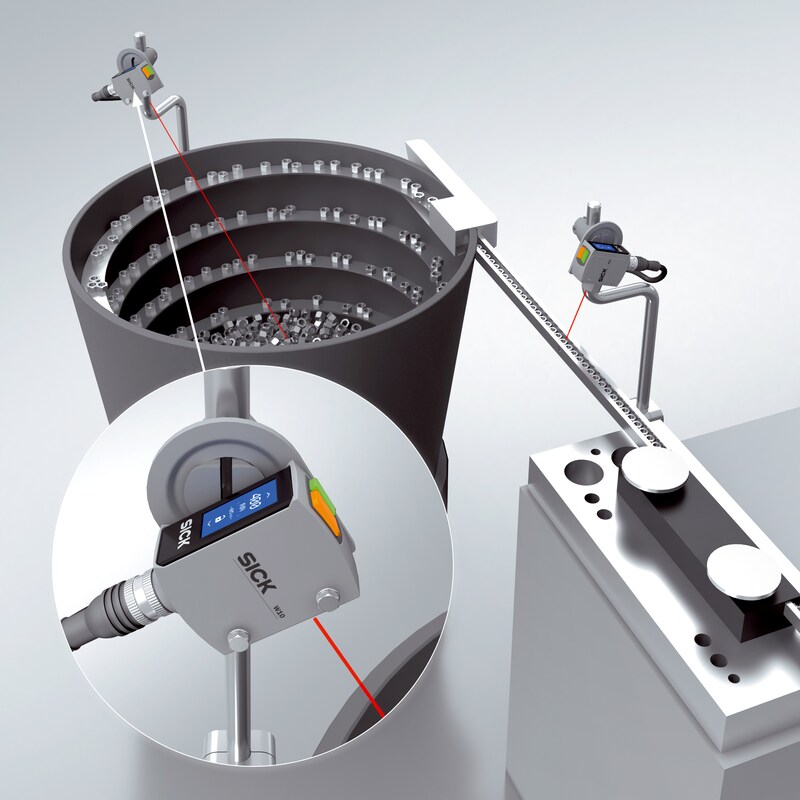

西克针对搬运与装配领域的振动盘运行需求，推出振动盘料位监测 + 物体计数一体化解决方案，核心采用 UM18 系列超声波传感器与 W4 系列微型光电传感器，实现非接触式料位稳定监测与复杂工件高精度计数。方案具备抗粉尘、抗反光干扰能力，支持 IO-Link 智能互联，适配电子元件、汽车零部件、精密五金等小尺寸工件场景，可解决振动盘 “料位失衡停机”“计数误差高”“环境适应性差” 三大痛点，助力产线 OEE（设备综合效率）提升 20% 以上。
一、行业痛点：振动盘运行的核心挑战
在电子装配、汽车零部件搬运等场景中，振动盘作为 “工件供给中枢”，常面临以下问题：
1.料位监测滞后：传统接触式传感器易磨损，导致 “缺料空转” 或 “满料溢出”，单次停机调整需耗时 5-10 分钟，日均影响产能约 3%；
2.计数精度不足：工件多为透明（如塑料件）、反光（如金属件）或扁平形态，普通光电传感器误检率超 5%，导致后续装配工序 “错装漏装”；
3.环境适应性弱：生产现场的粉尘、油污、振动干扰，易导致传感器信号漂移，每月平均故障次数达 2-3 次；
4.数据断层：料位与计数数据无法实时上传至上位机，难以实现产线产能追溯与异常预警。
二、西克解决方案：双核心传感器 + 智能集成
（一）非接触式料位监测：UM18 超声波传感器的稳定表现
选用西克UM18 系列超声波传感器（如型号 UM18-217167102），作为振动盘料位监测核心，具备三大优势：
非接触免维护：通过超声波时间飞行技术（ToF）实现 50mm-5000mm 量程监测，无需接触工件，避免机械磨损，使用寿命延长至 5 年以上；
强抗干扰能力：内置粉尘过滤算法与温度补偿模块，可在粉尘浓度≤10mg/m³、温度 - 25℃~70℃环境下稳定工作，信号漂移量≤0.5% FS；
精准控料：支持 “低料位预警”“满料位停机” 双阈值设定，响应时间≤200ms，可提前 10 秒触发补料信号，杜绝缺料空转。
（二）高精度物体计数：W4 微型光电传感器的适配能力
搭配西克W4 系列微型光电传感器，解决复杂工件计数难题：
1.全场景工件适配：采用 650nm 红光光源，支持漫反射、对射两种检测模式，可精准识别透明（PET 件）、反光（镀锌件）、扁平（PCB 板）工件，误检率≤0.1%；
2.高速响应：开关频率达 1000Hz，每秒可计数 1000 个工件，适配每分钟 6000 件的高速振动盘供给场景；
3.数据可追溯：实时记录检测距离值与漫反射比值，通过 IO-Link 接口上传至上位机，支持计数数据导出与异常回溯。
（三）智能互联：适配自动化产线集成
方案支持多维度集成，满足现代工厂需求：
接口兼容性：传感器信号通过 IO-Link V1.1 或标准 IO（数字量 / 模拟量）接入 PLC，可无缝对接西门子、三菱等主流控制系统；
远程运维：通过西克智能诊断软件，可远程调整传感器阈值、查看工作状态，减少现场调试时间；
安全合规：传感器防护等级达 IP67，符合 IEC 60529 标准，适应振动盘周边油污、水渍环境。
三、适用场景：覆盖多行业搬运装配需求
|
行业领域 |
具体应用场景 |
方案价值 |
|
电子元件装配 |
电容 / 电阻振动盘料位监测 + 计数 |
避免缺料导致 SMT 产线停机，计数精度达 99.99% |
|
汽车零部件制造 |
螺栓 / 螺母振动盘供给监测 |
减少装配工序错装率，降低返工成本 30% |
|
精密五金加工 |
轴承套圈振动盘料位控制 |
实现 24 小时无人化供料，产能提升 15% |
|
食品包装行业 |
塑料瓶盖振动盘计数 + 料位预警 |
适配食品级车间环境，符合 FDA 卫生标准 |
四、技术参数概览（核心组件）
|
组件类型 |
型号示例 |
核心参数 |
|
超声波传感器 |
UM18-217167102 |
量程 50mm-5m，精度 ±1% FS，IP67 防护 |
|
微型光电传感器 |
W4-3 |
检测距离 0-200mm，开关频率 1000Hz |
|
通信接口 |
IO-Link V1.1 |
传输速率 100kbps，支持 PROFINET 协议 |
