西克木材板材检测解决方案-高精度自动化赋能锯木厂/家具制造
在锯木厂、家具制造及木材加工领域，板材检测是保障产品质量的关键环节 —— 传统人工抽检不仅需剖开板材造成原料浪费，还存在效率低（单块检测耗时＞5 分钟）、精度不稳定（误差 ±0.5mm 以上）的问题；普通视觉传感器则难以应对木材表面纹理复杂、结疤 / 蛀孔隐蔽、车间粉尘振动等恶劣工况，导致漏检率高达 15% 以上。
西克（SICK）针对木材行业痛点，整合光纤传感、2D 视觉 AI、3D 轮廓测量及 3.5D 外观检测技术，推出 “全流程板材检测解决方案”，覆盖圆木分类、板材定位、尺寸全检、外观缺陷识别全环节，实现 “无接触、高精度、抗干扰” 的自动化检测，已在国内多家头部家具企业及锯木厂落地应用。
一、木材板材检测核心痛点拆解
1. 检测效率与完整性矛盾：人工抽检仅覆盖 3%-5% 批次，无法发现批量性尺寸偏差；传统设备检测速度＜1m/s，难以匹配高速生产线节拍（＞3m/s）。
2. 精度与破坏性冲突：人工剖板检测破坏原料（损耗率＞2%），且离散点测量无法反映整体轮廓精度；普通传感器在木材纹理干扰下，尺寸误差超 ±0.1mm。
3. 工况适应性差：锯木厂粉尘、木屑覆盖传感器镜头，导致传统光电设备误报率＞20%；高温烘干车间（50-80℃）易造成传感器性能衰减。
4. 智能分类需求：木材年轮方向、纹理走向直接影响加工质量，传统视觉无法精准分类，依赖人工识别（效率＜100 块 / 小时）。
二、西克高精度板材检测核心解决方案

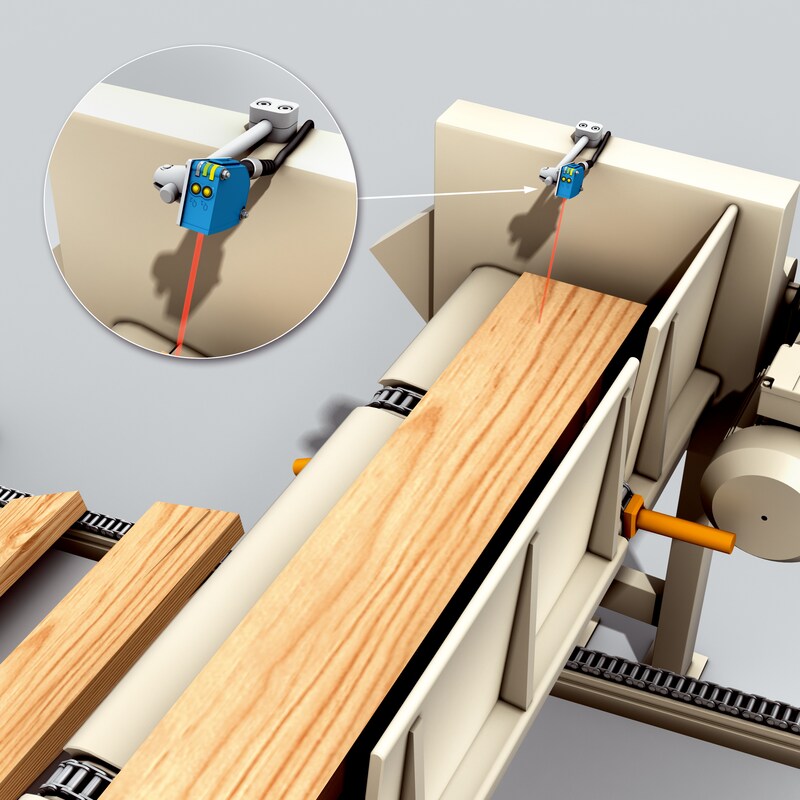

1. 光纤传感：圆木分类与进料监控（WLL180T 系列）
- 核心优势：
- 超高速响应（16μs），可捕捉高速输送线上的方木 / 圆木，避免漏检；
- 高光强 + 抗干扰设计，20m 对射检测范围适配锯木厂大型输送设备，粉尘环境下误报率＜0.1%；

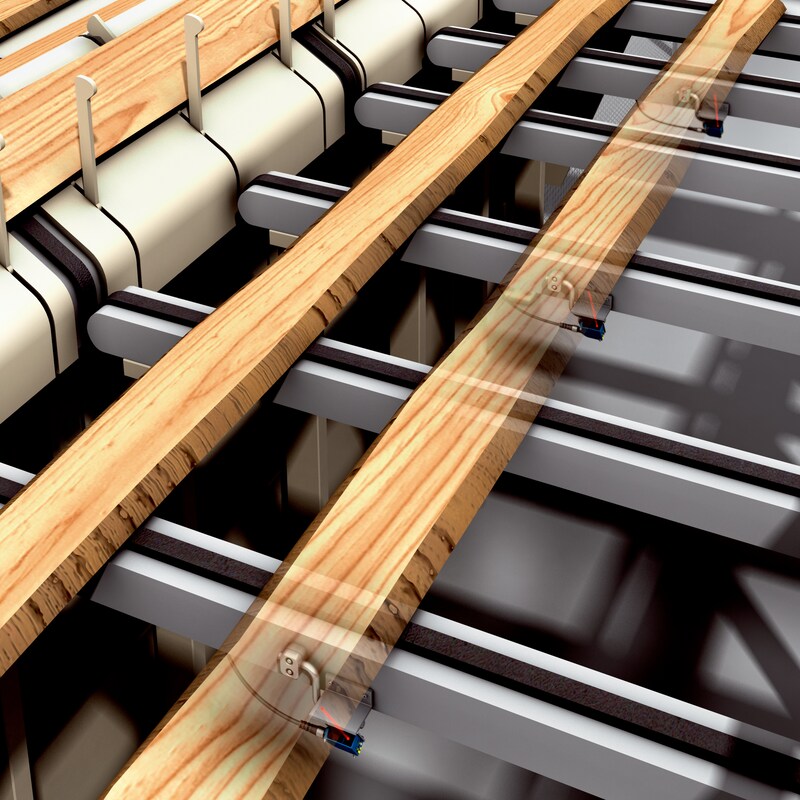

- 垂直多组排列可实现圆木直径分级（精度 ±1mm），替代人工量尺。
- 典型应用：
螺旋输送机进料高度检测、直线输送带板材有无监控、储货工作站工件在位确认，搭配耐高温光纤 LL3 可适配注塑模具旁板材定位。
2. 2D 视觉 AI：年轮分类与表面初检（Inspector 系列智能相机）
- 核心优势：
- 集成深度学习算法，无需标注 NG 样本（无监督学习），仅需 2min 完成木材年轮方向模型训练，分类准确率＞99%；
- IP65 防护 + 紧凑设计（最小尺寸 42×30×15mm），可安装在木材翻转机抓手旁，实时识别板材上下环方向；
- 网页端配置（无需安装软件），非专业人员也可 10 分钟完成调试。
- 典型应用：
家具厂板材翻转定位、木材加工中心纹理方向分拣、表面划痕 / 色差等基础缺陷初筛。
3. 3D 轮廓拼接：尺寸全检与边缘精度（Ruler3004 双相机方案）
- 核心痛点解决：单台 3D 相机无法完整扫描板材拼接处轮廓，西克采用双 Ruler3004 相机夹角架设，结合 EasyRanger 算法库实现轮廓补全。
- 核心优势：
- 检测精度达 ±0.05mm，满足家具板材边缘拼合一致性要求；
- 非接触式测量，无需破坏板材，实现 100% 全检（检测速度 3m/s，适配高速生产线）；
- 软件支持轮廓对比图纸，自动输出超差数据，便于追溯。
- 典型应用：
家具板材横截面轮廓检测、拼接处尺寸精度校验、板材厚度均匀性监测。
4. 3.5D 外观检测：缺陷全方位识别（Ranger3 系列检测机）
- 核心优势：
- 融合 3D 高度图像 + RGB 彩色图像 + Scatter 散射数据，可识别结疤、蛀孔、裂纹、腐朽等隐蔽缺陷（最小识别尺寸 0.1mm）；
- 激光频闪技术避免多光源干扰，适应锯木厂多设备协同场景；
- 支持点云转换与 3D 渲染，缺陷位置可视化标注，便于后续加工修正。
- 典型应用：
实木板材外观全检、胶合板分层检测、木料表面疏松度识别。
三、方案核心价值：降本增效 + 质量升级
1. 成本优化：全检替代抽检，原料损耗率下降 2%-3%；人工成本降低 60%（1 条生产线仅需 1 人监控，替代 5-8 名检测工）。
2. 质量提升：尺寸误差控制在 ±0.05mm 内，缺陷漏检率＜0.5%，客户投诉率下降 40%。
3. 灵活适配：支持不同板材规格（宽度 50mm-2000mm），设备模块化设计，可与现有生产线（如 AGV、锯切机）快速集成。
4. 耐用性保障：核心设备 IP65/IP67 防护，工作温度 - 35℃-80℃，MTBF（平均无故障时间）＞50000 小时，降低维护成本。
四、适用场景
应用场景：核心设备组合-解决问题
锯木厂：WLL180T+Ranger3 3.5D 检测机-圆木分类、板材外观缺陷全检
家具制造厂：Inspector 2D 相机 + Ruler3004-板材年轮定位、拼接轮廓精度检测
木材加工中心：Ranger3 3.5D+EasyRanger 软件-多规格板材缺陷识别与数据追溯
结语
西克木材板材检测解决方案以 “传感 + 视觉 + AI” 技术融合为核心，打破传统检测的效率与精度瓶颈，为木材行业从 “人工抽检” 向 “自动化全检” 转型提供稳定可靠的技术支撑。
