西克快速板材检测方案-赋能木工机械高精度对齐升级

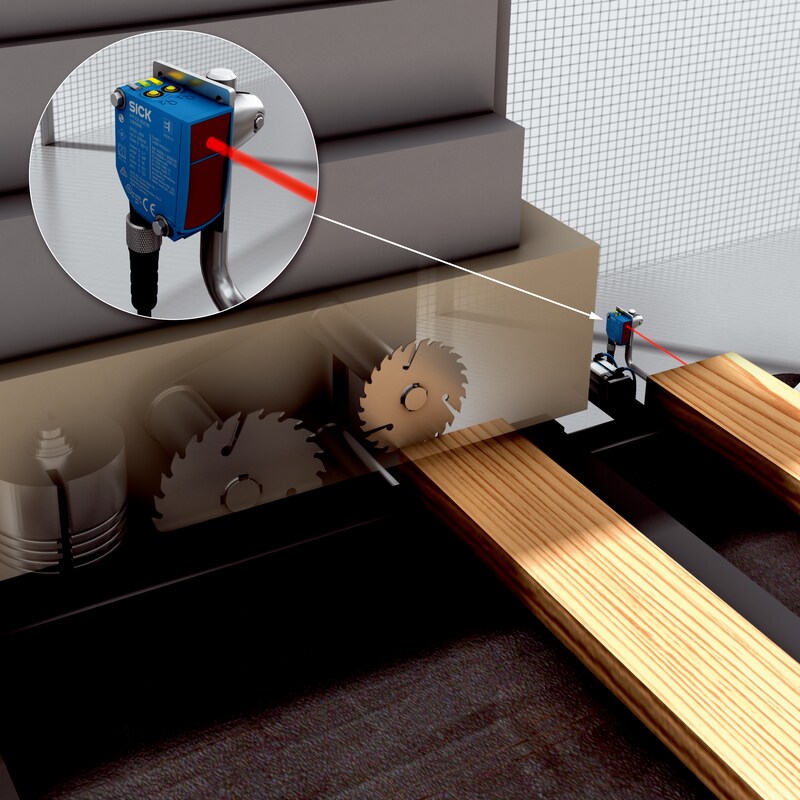

西克快速板材检测解决方案（木材对齐专用检测系统）针对木工行业高速生产线的板材定位难题，融合 3D 视觉成像与激光三角测量技术，实现 50mm-3.8m 量程内≤0.1mm 级精准检测，10kHz 超高扫描频率适配每秒 3 米的生产线节拍。该方案通过多相机拼接与智能算法，攻克木材表面纹理复杂、粉尘干扰、材质差异等行业痛点，无需人工干预即可完成板材边缘定位、偏移纠正与对齐控制，广泛应用于家具制造、木地板生产、板材锯切等场景，助力企业提升生产效率 30% 以上，降低材料损耗率至 1% 以下。
一、木工行业板材对齐检测核心痛点
传统检测效率低下：人工抽检需剖开木材检测轮廓，耗时耗力且破坏原料，单块板材检测时间超 30 秒，无法满足高速生产线全检需求；
精度一致性差：人工目视或普通传感器易受木材纹理、节疤、颜色差异影响，对齐误差超 ±1mm，导致后续加工废料率高达 5%-8%；
环境适应性弱：木工车间粉尘多、光线复杂，传统光电传感器易误触发，潮湿环境下设备故障率显著上升；
高速场景适配不足：现有检测设备响应时间≥5ms，无法匹配现代化生产线 3m/s 的传输速度，易出现漏检、错检问题。
二、西克快速板材检测解决方案核心优势
1. 高速精准检测，适配极限节拍
采用 Ruler3004 系列 3D 相机与激光位移传感融合技术，扫描频率高达 10kHz（每秒 10000 个轮廓），响应时间≤1ms，板材移动过程中实时捕捉边缘位置；
测量精度达 ±0.05mm，重复定位误差≤0.1mm，支持 50mm-3.8m 宽量程检测，覆盖从薄木片到厚板材的全尺寸需求；
多相机拼接算法（最多支持 4 台相机协同），补全单相机扫描盲区，确保弧形、异形板材轮廓数据完整采集。
2. 抗干扰设计，适应恶劣工况
激光光源采用 658nm 可见红光（Class 1 安全等级），搭配自适应曝光算法，可稳定识别深黑色（6% 反射率）、高光、炭化等特殊表面木材；
设备防护等级达 IP67，VISTAL® 工程塑料外壳 + 防尘光学窗口，抵御木工车间粉尘、木屑与低压喷水，工作温度范围 - 35℃~50℃；
内置抗环境光干扰模块，40,000 lx 强光下仍能精准检测，避免车间照明变化影响数据准确性。
3. 智能集成，降低落地成本
搭载西克 EasyRanger 3D 算法库，支持轮廓对比、偏移量自动计算，直接输出对齐控制信号至 PLC，无需额外开发上位机软件；
支持亮通 / 暗通模式切换，兼容 NPN/PNP 双输出接口，可无缝对接现有木工机械控制系统（如锯切机、拼板机、砂光机）；
3 个状态 LED 指示灯 + LCD 可视化调试界面，单键示教功能快速完成参数配置，非专业人员也可操作，初始化时间＜300ms。
4. 无损检测，提升材料利用率
非接触式测量方式，避免对木材表面造成划痕、压痕，尤其适配珍贵木材加工场景；
实时反馈板材偏移数据，驱动执行机构自动调整位置，材料损耗率从传统 5% 以上降至 1% 以下，年节省原料成本超 10 万元（按年产 10 万 m³ 板材计算）。
三、核心应用场景
家具制造：板材拼合前边缘对齐、胶合面轮廓检测，确保拼接缝隙≤0.1mm；
木地板生产：基材定厚前定位、成品边缘齐整度检测，提升安装贴合度；
板材锯切：高速横切机、纵切机的板材长度定位，切割精度误差≤0.2mm；
木栈板生产：栈板木条对齐、缺失检测，保障承载稳定性。
企业价值落地
效率提升：全检替代抽检，单条生产线检测效率提升 30%，日产能增加 2000 块板材；
成本降低：材料损耗率下降 4 个百分点，人工检测成本减少 80%；
品质升级：产品合格率从 92% 提升至 99.5%，减少售后返修风险；
智能升级：支持 IO-Link 接口与 MES 系统对接，实现检测数据追溯与生产工艺优化。
四、核心技术参数表
类别：参数详情
检测精度：±0.05mm（重复精度≤0.1mm）
扫描频率：最高 10kHz（可调节 5 档速度）
测量量程：50mm-3800mm（适配 6%-90% 反射率木材）
响应时间：≤1ms
设备防护：IP67 防护等级，抗粉尘、低压喷水
工作温度：-35℃~50℃（仓储温度 - 40℃~70℃）
接口类型：M12 5 针插头，支持 NPN/PNP 输出、IO-Link V1.1
相机配置：单台 / 多台 Ruler3004 系列 3D 相机（可定制拼接方案）
以下产品系列可以使用
WTT12PowerProx系列
WTT12S-C2569
WTT12S-M2569
WTT12L-B2516
WTT12LC-B2513
WTT12L-B2513
WTT12L-A2513
WTT12L-B2522
WTT12L-B2526
WTT12LC-B2523
WTT12L-B2523
WTT12L-A2523
WTT12L-B2531
WTT12L-B1531
WTT12L-B3531
WTT12L-B2532
WTT12L-B1532
WTT12L-B3532
WTT12L-B2536
WTT12L-B2538
WTT12L-B1536
WTT12L-B3536
WTT12L-B3538
WTT12LC-B2533
WTT12LC-B3533
WTT12L-B2533
WTT12L-B2537
WTT12L-B1533
WTT12L-B1537
WTT12L-B3537
WTT12L-B2573
WTT12LC-B2533S02
WTT12L-A2533
WTT12L-B2502S06
WTT12L-B2556
WTT12LC-B2553
WTT12L-B2553
WTT12L-B2553S28
WTT12LC-B2553S25
WTT12L-B2503S05
WTT12L-A2553
WTT12L-B2561
WTT12L-B1561
WTT12L-B3561
WTT12L-B3564S18
WTT12L-B2562
WTT12L-B1562S26
WTT12L-B1564
WTT12L-B1562
WTT12L-B3562
WTT12L-B2566
WTT12L-B2568
WTT12L-B1566
WTT12L-B1568
WTT12L-B3566
WTT12L-B3568
WTT12LC-B2563S11
WTT12LC-B2563S12
WTT12LC-B2563S15
WTT12LC-B2563S21
WTT12LC-B2563
WTT12LC-B1563
WTT12L-B2563
WTT12L-B2567S13
WTT12L-B2567
WTT12L-B1563
WTT12L-B1567
WTT12L-B3563
WTT12LC-B3563
WTT12L-B3567
WTT12L-B2593
WTT12LC-B2593
WTT12L-B2563S17
WTT12L-B2560S46
WTT12L-A2563
WTT12L-A2563S29
WTT12L-A2563S32
WTT12L-A2563S44
WTT12L-A1563
WTT12L-B2541
WTT12L-B1541
WTT12L-B3541
WTT12L-B2542
WTT12L-B1542
WTT12L-B3542
WTT12L-B2546
WTT12L-B2548
WTT12L-B1546
WTT12L-B1548
WTT12L-B3546
WTT12L-B3548
WTT12LC-B2543B01
WTT12LC-B2543S23
WTT12LC-B2543
WTT12L-B2543
WTT12L-B2547
WTT12L-B1543
WTT12L-B1547
WTT12L-B3543
WTT12L-B3547
WTT12L-B2583
WTT12L-B2583S47
WTT12L-A2543
WTT12L-A2543S09
WTT12L-A3543
