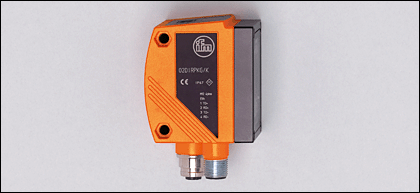

 产品特征 |
| 物体识别传感器 |
| 像场大小最大值: 650 x 480 mm |
| 照明红外线850 nm |
| 电气数据 |
| 工作电压 [V] |
|
24 DC ± 10 % |
| 电流损耗 [mA] |
|
300 |
| 光线种类 |
|
红外线 850 nm |
| 防护等级 |
|
III |
| 反相保护 |
|
ja *) |
| 连接外部照明 [V] |
|
24 V DC |
| 传感器类型 |
|
CMOS图像传感器B/W，VGA分辨率640 x 480 |
| 输入 |
| 输入电路 |
|
最大值2 (可配置) / 24 V NPN根据IEC 61131-2第1类 |
| 触发器 |
|
外部的; 24 V NPN, 根据IEC61131-2标准第1类
内部的 |
| 输出 |
| 输出 |
|
最大值5 (可配置) / 24 V NPN |
| 每个输出最大电流负载 [mA] |
|
100 |
| 电压降 [V] |
|
< 2 |
| 短路保护 |
|
是 |
| 过载保护 |
|
是 |
| 监控范围 |
| 工作距离 [mm] |
|
50 |
75 |
100 |
200 |
400 |
1000 |
2000 |
| 像场大小 [mm] |
|
16 x 12 |
24 x 18 |
32 x 24 |
64 x 48 |
128 x 96 |
320 x 240 |
640 x 480 |
| 最小的可识别的物体 [mm] |
|
0.1 |
0.2 |
0.3 |
0.4 |
0.8 |
2.0 |
4.0 |
| 分辨率 [mm] |
|
0.025 |
0.05 |
0.075 |
0.1 |
0.2 |
0.5 |
1.0 |
| 检波率 [Hz] |
|
≤ 20 |
| 运行速度 [m/s] |
|
typ. 1 |
| 软件/编程 |
| 参数设定 |
|
通过两个按钮和10段数字显示或借助于操作软件通过PC/笔记本电脑 |
| 接口 |
| 参数设定接口 |
|
以太网TCP/IP; 10Base-T / 100Base-TX |
| 管路接口 |
|
以太网TCP/IP (Port: 50010), EtherNet/IP |
| IP地址 |
|
192 .168 .0 .49 |
| 子网络面具 |
|
255.255.255.0 (Class C) |
| gateway IP addresse |
|
192 .168 .000 .201 |
| MAC address |
|
参见型号标示 |
| 环境条件 |
| 环境温度 [°C] |
|
-10...60 |
| 存储温度 [°C] |
|
-40...85 |
| 外壳防护等级 |
|
IP 67 |
| 认证/测试 |
| EMC电磁兼容 |
|
| 干扰辐射 |
根据EN 61326标准 |
| 抗扰度 |
根据EN 61326标准 |
|
| MTTF [年] |
|
92 |
| 抗冲击 |
|
IEC 60028-2-27: |
| 抗震 |
|
IEC 60028-2-6: |
| 机械技术数据 |
| 外壳材料 |
|
外壳: 模压铸锌 粉末镀层; 窗口: 玻璃; LED窗口: 聚碳酸酯 |
| 重量 [kg] |
|
0.397 |
| 显示器/操作件 |
| 显示 |
|
| 功能显示 |
3 x LED 绿色 |
| |
4 x LED 黄色 |
| 显示单位 / 状态 |
4位数字10段数字显示 |
|
| 电气连接 |
| 接口 |
|
M12插头, 8插脚
M12插座, 4插脚 |
接线
 |
| M12: |
系统接口 |
| 1: |
U+ |
| 2: |
触发脉冲输入 |
| 3: |
0 V |
| 4: |
开关输出 5 / 触发脉冲输出 |
| 5: |
开关输出 3 / Ready |
| 6: |
开关输出 4 / OUT |
| 7: |
开关输出 1 / 输入 1 |
| 8: |
开关输出 2 / 输入 2 |
|
 |
| Ethernet TCP/IP: |
参数给定/系统接口 |
| 1: |
TD+ |
| 2: |
RD+ |
| 3: |
TD- |
| 4: |
RD- |
|
|
| 附件 |
| 附件(可选) |
|
|
| 注释 |
| 注释 |
|
| 按照cULus工作电压"电源级2" |
| *) 插针2，4，5，6，7和8的电压不能超过插针1（U +）的电源电压（请参见操作说明书）。 |
|
