 产品特征 |

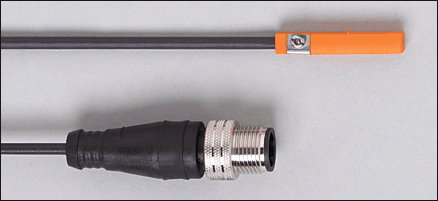

| 带reed触点(干簧管)的气缸传感器 |
| 用于气缸外壳T形槽安装的塑料外壳 |
| 带接插件的电缆 |
| [f] 齐平安装 |
| 磁灵敏度 2.1 mT |
| 传递速度 10 m/s |
| 电气数据 |
| 电气设计 |
|
AC/DC PNP/NPN |
| 工作电压 [V] |
|
5...60 DC / 5...50 AC; (用于UL supply class 2: 5...60 DC / 5...30 AC) |
| 防护等级 |
|
III |
| 反相保护 |
|
是 |
| 输出 |
| 输出功能 |
|
常开 |
| 电压降 [V] |
|
< 5 |
| 电流负载 [mA] |
|
100; 用于电感负载的外部安全电路必要的。 |
| 短路保护 |
|
否 |
| 过载保护 |
|
否 |
| 开关频率 [Hz] |
|
1000 |
| 开关功率(最大值) [W] |
|
10 |
| 监控范围 |
| 磁灵敏度 [mT] |
|
2.1 |
| 传递速度 [m/s] |
|
10 |
| 精度/偏差 |
| 迟滞 [mm] |
|
1 |
| 重复精度 [mm] |
|
± 0.2 |
| 反应时间 |
| 断开时间 [ms] |
|
≤ 0.1 |
| 包括反弹在内的转换时间 [ms] |
|
≤ 0.6 |
| 环境条件 |
| 环境温度 [°C] |
|
-25...70 |
| 外壳防护等级 |
|
IP 65 / IP 67 |
| 认证/测试 |
| EMC电磁兼容 |
|
| EN 61000-4-2 ESD静电放电: |
- CD / 8 kV AD |
| EN 61000-4-3 HF radiated电磁场辐射: |
10 V/m |
| EN 61000-4-4 Burst暂态脉冲: |
2 kV |
| EN 61000-4-5脉冲: |
1 kV (线至线, Ri: 2 Ohm) |
| EN 61000-4-6 HF conducted: |
10 V |
| EN 55011: |
等级B |
|
| MTTF [年] |
|
11303 |
| UL认证编号 |
|
C004 |
| 机械技术数据 |
| 安装 |
|
齐平安装 |
| 外壳材料 |
|
外壳: PA (聚酰亚胺); 固定夹具: 特种钢 |
| 如果连接PLC开关循环 [Mio.] |
|
≤ 40 |
| 重量 [kg] |
|
0.021 |
| 显示器/操作件 |
| 开关状态显示 LED |
|
黄色 |
| 电气连接 |
| 接口 |
|
PUR电缆 / 0.3 m; M12接插件, 带可旋转的滚花螺母 |
接线
 |
 |
| 请根据IEC60127-2第一页中的指导标准，使用小型保险丝 |
| ≤ 0.175 A (快速使用) |
|
|
|
| 附件 |
| 配件(同时供货) |
|
橡胶记忆块; 电缆夹子 |
| 注释 |
| 注释 |
|
| 当直流电DC工作时，如果出现反相，就没有LED功能。 |
| 根据UL - Class 2标准工作电压 |
|
