产品名称：AC5235 ClassicLine从站模块

型号：AC5235

产品特点：AC5235 ClassicLine从站模块

在线咨询： QQ客服（1163509400）

产品描述

产品特征

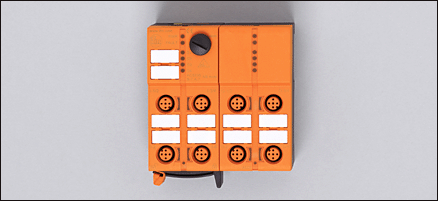

ClassicLine从站模块

AS-i扁平电缆连接

插座M12 x 1

仅用于带AS-i主机的运行，主机行规M4

编址插座

可按三个不同方向安装扁平电缆

带已扩展的地址模式的3.0版本

数字输入和输出

电气数据

电气设计

4个输入 / 4个输出

工作电压 [V]

26.5...31.6 DC; 符合cULus - Class 2标准

AS-i总的电流损耗 [mA]

< 250

每个模块最大电流负载 [mA]

2000

输入

数字的

输入电路

DC PNP

传感器电源

AS-i

电压范围 [V]

18...30 DC **)

所有输入最大的电流负载 [mA]

200

输入电流高/低 [mA]

6…10 / 0…2

开关电平高信号 1 [V]

> 11

短路保护

是

输出

数字的

输出功能

晶体管PNP

电压范围 [V]

24 DC (15...30 DC) **)

外部电源供应

根据PELV

每个输出最大电流负载 [mA]

1000*)

电流单独的

是

watchdog集成看门狗电路

是

短路保护

是

环境条件

环境温度 [°C]

-25...70

外壳防护等级

IP 67

认证/测试

EMC电磁兼容

EN 50295
IEC 61000-6-2

MTTF [年]

155

AS-i分类

AS-i版本

3.0

可为扩展地址模式

是

AS-i Profil

S-7.A.7

I/O配置

ID代码 [Hex]

A.7

AS-i认证

准备中

数据位

数据位	D0	D1	D2	D3
输入	1	2	3	4
插座	I-1/2	I-1/2 I-2	I-3/4	I-3/4 I-4
插脚	4	2 4	4	2 4
输出	1	2	3	4
插座	O-1/2	O-1/2 O2	O-3/4	O-3/4 O-4
插脚	4	2 4	4	2 4

机械技术数据

外壳材料

PA; 穿刺触点: CuSn6表面镀镍和镀锡

重量 [kg]

0.304

显示器/操作件

运行 LED

绿色

故障 LED

红色

功能显示 LED

黄色

电气连接

接线

	输入
	插座 I-1/2
1:	传感器电源 L+
2:	数据输入 2
3:	传感器电源 L-
4:	数据输入 1
5:	不接线

	插座 I-2
1:	传感器电源 L+
2:	不接线
3:	传感器电源 L-
4:	数据输入 2
5:	不接线

	插座 I-3/4
1:	电源供应 L+
2:	数据输入 4
3:	传感器电源 L-
4:	数据输入 3
5:	不接线

	插座 I-4
1:	传感器电源 L+
2:	不接线
3:	传感器电源 L-
4:	数据输入 4
5:	不接线

	输出
	插座 O-1/2
1:	不接线
2:	开关输出 2
3:	外部电源 AUX -
4:	开关输出 1
5:	不接线

	插座 O-2
1:	不接线
2:	不接线
3:	外部电源 AUX -
4:	开关输出 2
5:	不接线

	插座 O-3/4
1:	不接线
2:	开关输出 4
3:	外部电源 AUX -
4:	开关输出 3
5:	不接线

	插座 O-4
1:	不接线
2:	不接线
3:	外部电源 AUX -
4:	开关输出 4
5:	不接线

附件

配件(同时供货)

下部模块

附件(可选)

保护盖M12 (E73004)

注释

输入和输出不允许连接电流。

I-, I+, I1, I2, I3, I4不允许与外部电势连接，因为它们已与AS-i电缆电流连接。

*) 采用种类(DC13): 用于控制电磁线圈开关的最大功率为20W(根据IEC 60947-5-1标准)。

**) 通过扁形电缆

包装单位 [件]
