产品名称：特价DBS36E-S3GK00360西克sick增量型编码器
型号：DBS36E-S3GK00360
产品特点：DBS36E-S3GK00360产品提供 360 脉冲 / 转 (PPR) 的分辨率，采用HTL/Push Pull 三通道输出，配备 5 芯屏蔽电缆 (1.5m)，可在 - 20℃~+70℃环境下稳定运行，防护等级达 IP65，适用于需要中等精度测量的自动化设备，如纺织机械、包装设备和输送系统等。深圳市深控科技有限公司供应全新原装正品！
在线咨询： QQ客服（1163509400）
一、产品概述

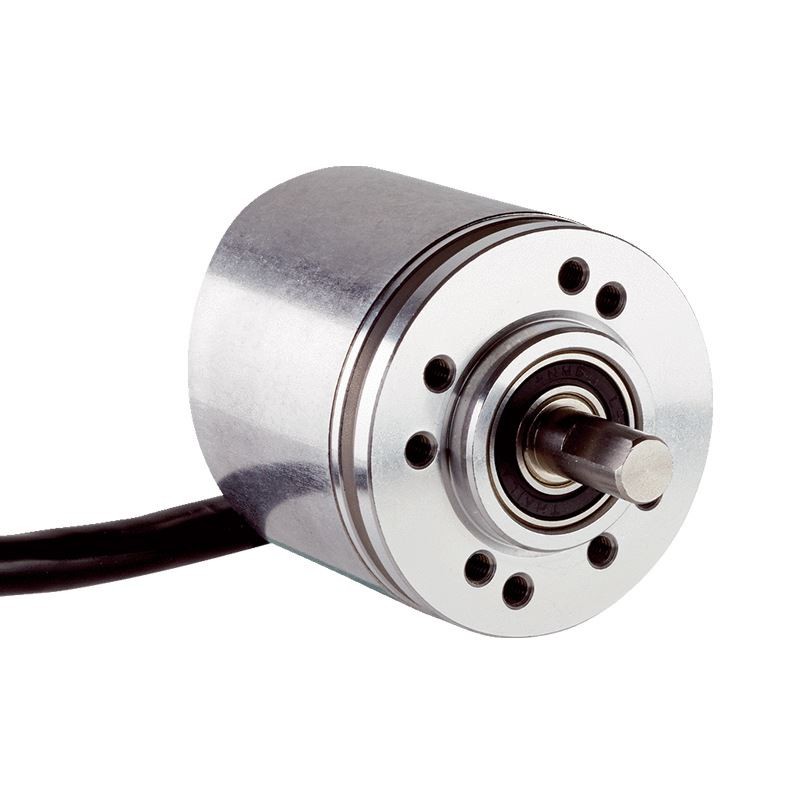

SICK DBS36E-S3GK00360是西克 (SICK) 公司EASIMA"旋风" 系列DBS36/50 产品线的一款紧凑型增量型编码器，采用6mm 实心轴 + 夹紧法兰设计，专为工业自动化系统中的位置和速度测量而优化。产品提供 360 脉冲 / 转 (PPR) 的分辨率，采用HTL/Push Pull 三通道输出，配备 5 芯屏蔽电缆 (1.5m)，可在 - 20℃~+70℃环境下稳定运行，防护等级达 IP65，适用于需要中等精度测量的自动化设备，如纺织机械、包装设备和输送系统等。
二、核心技术参数
1. 基本性能参数
参数项 规格值
编码器类型 增量型 (3 通道 A/B/Z 信号)
分辨率 360 脉冲 / 转 (PPR)
测量步距 90° 电气相位差 / 脉冲
步距偏差 ±18°/ 脉冲
误差范围 ±54°/ 脉冲
占空比 0.5±5%
输出频率 最大 300kHz
初始化时间 <3ms
2. 电气参数
参数项 规格值
供电电压 7~27V DC
输出类型 HTL/Push Pull(三通道 A/B/Z)
连接方式 5 芯电缆 (1.5m),M12 插头
功耗 ≤0.5W (无负载)
保护功能 反极性保护
信号通道 3 通道 (A,B,Z)
3. 机械参数
参数项 规格值
轴类型 6mm 实心轴(长 12mm)
安装方式 夹紧法兰 (3×M3 安装孔，28mm PCD)
重量 约 150g (含电缆)
轴材料 不锈钢
外壳 / 法兰 铝合金
轴承寿命 2×10⁹转 (约 20 亿转)
最大转速 6,000rpm (短时可达 8,000rpm)
轴负载 径向：40N; 轴向：20N
4. 环境参数
参数项 规格值
防护等级 IP65 (防尘防喷水)
工作温度 -20℃~+70℃
存储温度 -40℃~+100℃
湿度范围 90%(不凝结)
抗振动 20g(10~2,000Hz)
抗冲击 100g(6ms)
