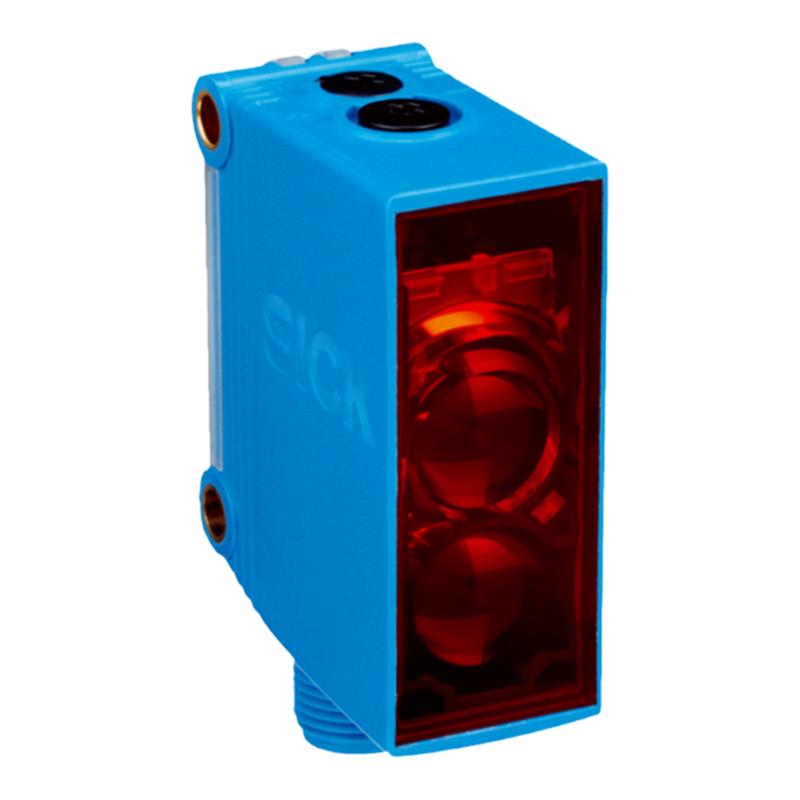

产品名称：施克sick漫反射传感器GTB10-P4211 订货号1064694光电开关
型号：GTB10-P4211
产品特点：德国西克（SICK）推出的GTB10-P4211 光电传感器，以微型化设计与高抗干扰性能，成为电子制造、精密装配等场景的理想检测工具，为工业生产提供稳定可靠的非接触式传感解决方案。
在线咨询： QQ客服（1163509400）
产品描述
施克sick光电传感器GTB10-P4211 订货号1064694
一、核心技术优势：微型化与高性能的平衡
1.超紧凑设计
尺寸仅 10×30×15mm（长 × 宽 × 高），可嵌入机械臂末端或设备缝隙，适配小型化生产场景；
轻量化（约 8g），减少设备负载，尤其适合精密仪器安装。
2.精准检测性能
检测距离 0.1-3 米，分辨率达 0.1mm，可识别直径 0.5mm 的微小工件（如电子引脚、连接器）；
响应时间≤0.5ms，支持高速流水线实时检测，漏检率＜0.1%。
3.工业级抗干扰
内置光干扰抑制算法，抵御 10 万 lux 强光与金属表面反光，适应复杂照明环境；
IP67 防护等级，防尘防水，耐受车间油污、冷却液侵蚀。
二、典型应用场景
- 电子制造：PCB 板元件缺件检测、微型连接器定位；
- 精密装配：手表机芯零件抓取引导、医疗设备小部件安装校验；
- 包装行业：小袋药品计数、电子标签有无识别。
GTB10-P4211 光电传感器产品参数
1.工作原理：漫反射光电传感器，具备背景抑制功能。
2尺寸规格：宽 20mm× 高 50mm× 深 39mm。
3.外壳形状：方形（光束出口处） 。
4.最大开关距离：20mm - 950mm（针对具有 90% 漫反射比的扫描对象，以 DIN 5033 标准白为基准）。
5.光源相关
- 种类：可见红光。
- 类型：PinPoint - LED。
- 平均使用寿命：100,000 小时（TU = +25°C）。
- 光点尺寸（距离）：在 700mm 处为 Ø 8mm 。
- 轴长：625nm。
6.电气参数
- 工作电压：10V DC - 30V DC（在短路保护的电网环境下，临界值最大 8A ）。
- 残余纹波：< 5Vss（不得超过或低于 UV 公差）。
- 电流消耗：20mA。
7.输出特性
- 开关量输出：PNP。
- 开关类型：明 / 暗切换（可通过明通 / 暗通开关选择）。
- 输出电流：Imax.≤100mA。
8.响应性能
- 响应时间：≤500µs（信号传输时间，电阻负载时）。
- 开关频率：1,000Hz（亮暗对比度为 1:1 时）。
9.连接方式：插头，M12，4 针。
10.保护电路
- A：UV 接口（已采取反极性保护措施）。
- B：具有反极性保护的输入端和输出端。
- C：抑制干扰脉冲。
- D：抗过载电流和短路保护输出端。
11.防护等级
- 防护等级分类：III。
- 外壳防护等级：IP67。
12.重量与材质
- 重量：35g。
- 外壳材料：塑料，ABS/PMMA。
13.电磁兼容性：符合 EN 60947 - 5 - 2 标准。
14.环境适应性
- 运行环境温度：–30°C - +60°C。
- 仓库环境温度：–40°C - +70°C。
