西克SICK

DL100-21AA2101

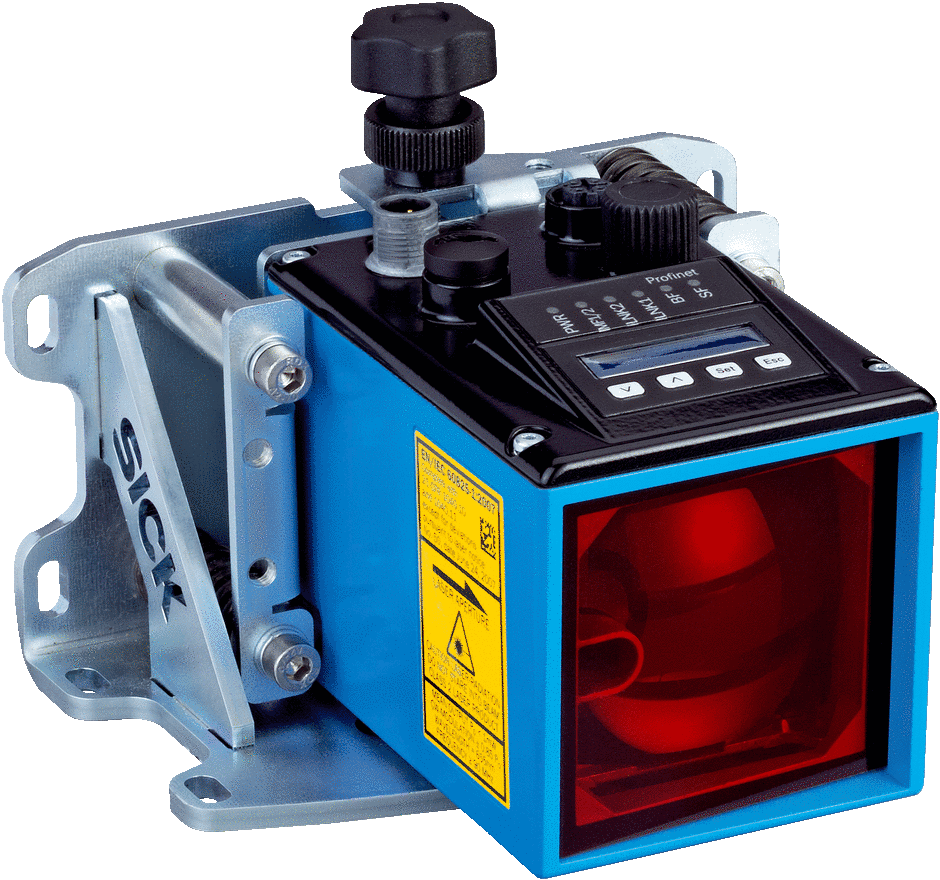

产品名称:远程距离传感器DL100-21AA2101(1052684)

型号:DL100-21AA2101

产品特点:西克远程距离传感器DL100-21AA2101订货号1052684

在线咨询: QQ客服(1163509400)

产品描述
机械/电子参数
供电电压 Uv DC 18 V ... 30 V, 极限值
残余纹波 5 Vss 1)
初始化时间 Typ. 1.5 s 2)
外壳材料 金属 (压铸铝)
挡风玻璃的材质 塑料 (PMMA)
连接类型 插头, M12,与 SPEEDCON™ 兼容
显示器 6 位 5 x 7 点矩阵显示屏, LEDs
重量 大约 800 g (带支架:约 1,600 g)
电流消耗 在 24 V DC < 250 mA
尺寸(宽 x 高 x 深) 69.4 mm x 82.5 mm x 100.2 mm
调制频率 固定
外壳防护等级 IP65
防护等级 III
  • 1) 不得低于或超出 UV 公差.
  • 2) 根据反射损失 < 40 ms.
  • 测量范围 0.15 m ... 100 m, 在反光膜“Diamond Grade”上
    测量物体 反射器
    分辨率 0.1 mm、0.125 mm、1 mm、10 mm、100 mm
    重复精度 0.5 mm 1)
    准确度 ± 2 mm 2)
    响应时间 2 ms
    测量周期时间 1 ms 3)
    输出时间 1 ms, 测量周期与 PLC 请求同步
    光源 红色激光 4)
    可见红光
    激光等级 2, 符合 21 CFR 1040.10 与1040.11,个别误差情况参照“激光公告,编号50”发行日期为 2007 年 6 月 24 日 (IEC 60825-1:2014, EN 60825-1:2014)
    典型光点尺寸(距离) 5 mm + (2 mm x 距离,单位: m)
    最大移动速度 15 m/s
    (最大)加速度 ≤ 15 m/s²
    • 1) 统计误差 1 σ,环境条件恒定,最短接通时间 10 min.
    • 2) 在测量范围 150 mm ... 180 mm 时,其准确度可达 ± 4 mm.
    • 3) 测量周期与 PLC 请求同步.
    • 4) 平均使用寿命:100,000 小时,TU = +25 °C.
    • 接口
      SSI
      数字输出
      数量 1)
      类型 反向脉冲:PNP/NPN
      功能 Distance:距离切换输出;Speed:速度输出;Service:激光器老化或低于衰减值下限时发出警告信息(例如脏污,超过或低于允许的设备内部温度限值,测量值出现真实性错误,激光器未运行准备就绪,加热装置开启等情况;Laser Off(激光器关闭);Preset(预设)
      最大输出电流 IA ≤ 100 mA 2)
      多功能输入 (MF) 1 x MF1 3)
      • 1) HIGH = > UV - 3 V / LOW = < 2 V.
      • 2) 最大 100 nF / 20 mH.
      • 3) HIGH > 12 V / LOW < 3 V.
