产品描述

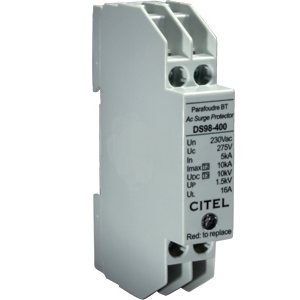

DS98电涌保护器是专为保护单相220V网络而设计的，用作敏感设备的末级保护。当破坏性干挠发生时，它的保护电路会自动断开并通过红色指示灯告警。DS98可安装在副配电板上，也可与安装在主配电板上的DS40电涌保护器协调工作。
|
CITEL产品型号 |
DS98 |
||
|
技术特性 |
|||
|
网络类型 |
230V mono |
||
|
零线类型 |
|
TT-TN-IT |
|
|
最大线路电流 |
|
16A |
|
|
额定电压 |
Un |
230V |
|
|
最大工作电压 |
Uc |
250V |
|
|
漏电流（Un时） |
Ic |
﹤0.1mA |
|
|
标称放电电流（20个8/20μs脉冲） |
In |
5kA |
|
|
最大放电电流（1个8/20μs脉冲） |
Imax |
10kA |
|
|
保护水平(共模/差模) |
Up |
1.3/0.9kV |
|
|
|
|||
|
相关保护设备 |
|||
|
热脱扣机构 |
内置 |
||
|
熔断器 |
gL 型 20A |
||
|
接地故障断路器 |
“D”型或延迟型 |
||
|
|
|||
|
机械特性 |
|||
|
尺寸 |
如图 |
||
|
接线方式 |
—螺纹连接，2.5-25mm2导线 |
||
|
失效指示 |
红灯亮 |
||
|
安装方式 |
35mm对称导轨 |
||
|
工作温度 |
-40/+85℃ |
||
|
外壳材料 |
聚碳酸酯（PC）UL94-V0 |
||
|
|
|||
|
符合标准 |
|||
|
IEC 61643-11 |
国际 |
低压电涌保护器（II级） |
|
|
GB 18802.1-2002 |
中国 |
低压电涌保护器 |
|
|
NFC 61740 |
法国 |
低压电涌保护器 |
|
|
VDE 0675-6 |
德国 |
低压电涌保护器（C级） |
|
